Para desenvolverse en el mundo de la producción de cajas de cartón ondulado, es necesario comprender la jerga específica del sector. Esto a veces puede generar confusión en la comunicación. Esta guía detalla la terminología esencial utilizada en el proceso de fabricación de cajas, especialmente en lo que respecta a las máquinas para la fabricación de cajas de tiradas cortas.

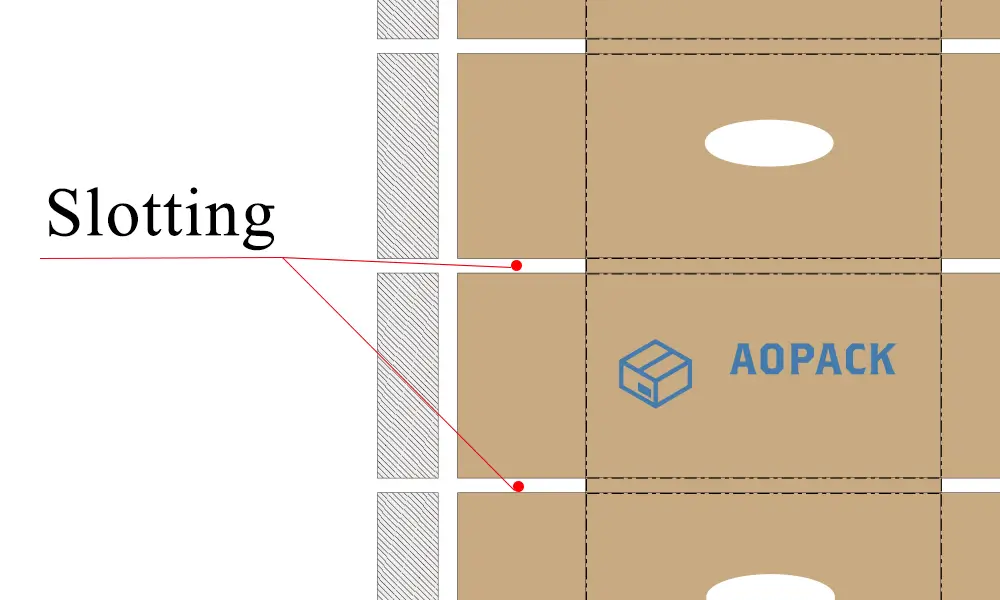

1· Ranurado
El ranurado consiste en cortar una tira larga y estrecha, de aproximadamente 7 mm de ancho, en las solapas de la caja. Su objetivo es facilitar un plegado más sencillo, práctico y limpio.
El ancho de ranurado se elige según el grosor del cartón. Los cartones estándar de 3 y 5 capas suelen utilizar una ranura de 7 mm. Para cartón de alta resistencia, como el cartón ondulado AA, se requiere una ranura más ancha de 14 mm o 16 mm. Para cartón ondulado AAA, el ancho de ranurado puede alcanzar los 21 mm.
La máquina para fabricar cajas de cartón ondulado de alta resistencia BM3000-HD de Aopack ofrece anchos de ranurado ajustables de 7 mm a 21 mm. Proporcionamos cuchillas de ranurado de diversas longitudes, incluyendo 650 mm, 500 mm, 350 mm y 250 mm, siendo la cuchilla de 500 mm la configuración estándar. Para longitudes de ranurado superiores al tamaño de la cuchilla (por ejemplo, 1200 mm), el programa automatizado de nuestra máquina puede realizar múltiples pasadas para lograr la longitud requerida sin necesidad de intervención manual.

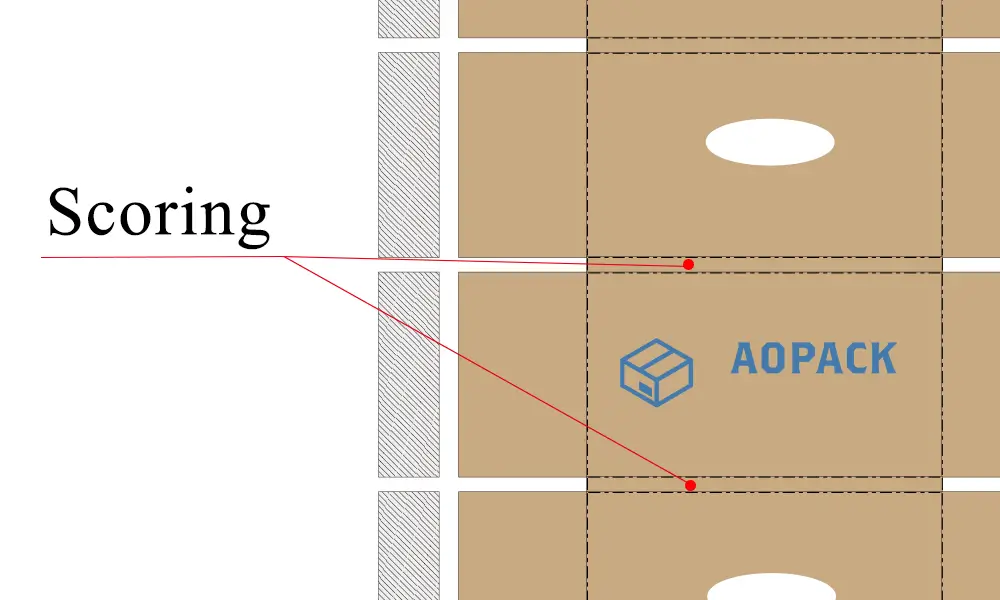

2. Puntuación
En la fabricación de cajas, el marcado consiste en presionar una línea recta y hendida horizontalmente sobre el cartón para facilitar un plegado limpio. Normalmente, esta línea marcada debe alinearse perfectamente con la tira de ranurado.
Todas las máquinas para fabricar cajas Aopack incorporan un sistema integrado de ranurado y hendido, que garantiza una alineación perfecta y optimiza la eficiencia de producción. Gracias a su diseño de pórtico, la distancia mínima entre dos líneas de hendido (o tiras de ranurado) puede ser de tan solo 8 mm.
Este robusto sistema de hendido por haz maneja con facilidad cartón de distintos grosores, produciendo un pliegue profundo y nítido sin roturas, lo que lo convierte en la solución ideal para clientes con altas exigencias de calidad. Nuestras máquinas pueden hendido cajas con una altura mínima de 50 mm y una máxima de 2800 mm, ofreciendo una versatilidad excepcional.

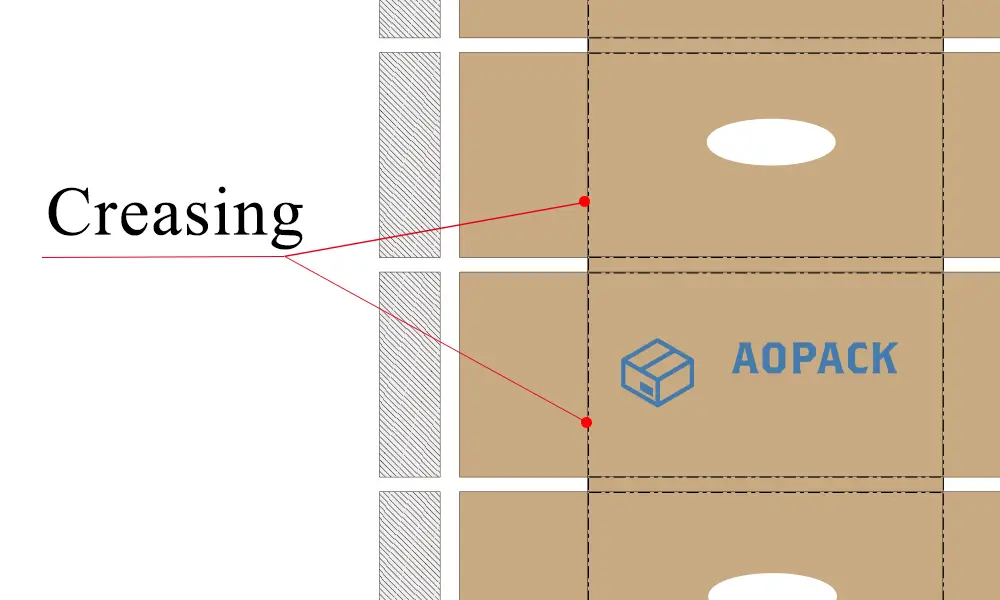

3. Pliegue
El plegado consiste en marcar una línea recta y vertical en el cartón para facilitar el doblado. Por ejemplo, una caja estándar FEFCO 0201 requiere dos líneas de plegado. Estas líneas se marcan con ruedas de plegado, por lo que el número de pliegues verticales que puede realizar una máquina depende del número de ruedas de plegado que tenga.
- La Aopack BM3000-HD tiene 4 ruedas de hendido.
- La Aopack BM2508-Pro puede equiparse con hasta 6 ruedas de hendido.
Aopack ofrece una gama de ruedas de hendido especializadas para adaptarse a diferentes tipos de cartón y direcciones de alimentación. Un punto clave a tener en cuenta: nuestras máquinas están diseñadas con la dirección de alimentación del cartón paralela a la dirección de las ondas. Para la alimentación perpendicular a las ondas, proporcionamos ruedas de hendido con un diseño exclusivo que garantiza un rendimiento óptimo.
Además, cada rueda de hendido de una máquina Aopack cuenta con control motorizado independiente. Esto permite un hendido irregular, donde la línea de hendido recta se desplaza intencionadamente en cada punto de ranura. Esta técnica avanzada facilita considerablemente el proceso de plegado y da como resultado una caja más estable y cuadrada, menos propensa a deformarse.

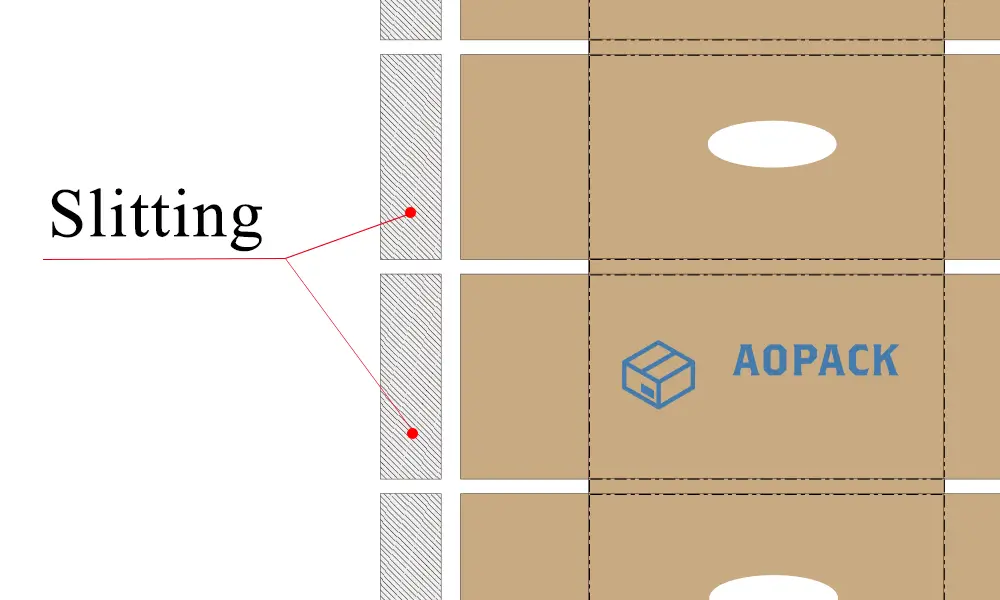

4. Corte longitudinal
El corte longitudinal consiste en eliminar el exceso de cartón ondulado de los laterales o extremos de la caja. La Aopack BM3000-HD está equipada con 4 cuchillas de corte longitudinal verticales, lo que permite realizar hasta 4 cortes verticales. Una cuchilla de corte longitudinal horizontal adicional completa un total de 5 unidades de corte. Estas cuchillas trabajan conjuntamente para eliminar el material sobrante tanto vertical como horizontalmente, definiendo así las dimensiones finales de la caja.
5. Orificios de apertura manual
Los orificios de apertura manual crean aberturas rectangulares o rectangulares redondeadas en la caja para facilitar su manipulación. Las máquinas Aopack ofrecen dos métodos para ello:
- Sistema de troquelado para asas: Una solución consolidada que utiliza un molde de troquelado personalizado. Sus ventajas son la alta velocidad y el bajo coste. El inconveniente es la necesidad de cambiar el molde para cada forma o tamaño de asa diferente.
- Sistema de corte por cuchilla vibratoria: Aopack fue pionera en la integración de la tecnología de cuchilla vibratoria de los plotters en las máquinas de fabricación de cajas, siendo titular de todas las patentes relacionadas y desarrollando el software de control propio. La principal ventaja de este sistema es su capacidad para cortar diversas formas irregulares sin necesidad de moldes físicos. Las formas comunes de asas están preprogramadas; basta con introducir las dimensiones. También produce sin esfuerzo cajas de estilos complejos, como la caja con tapa abatible FEFCO 0427, que se autoensambla y no requiere pegamento. El sistema también puede importar y procesar automáticamente dibujos CAD, lo que lo convierte en una herramienta increíblemente potente y versátil.

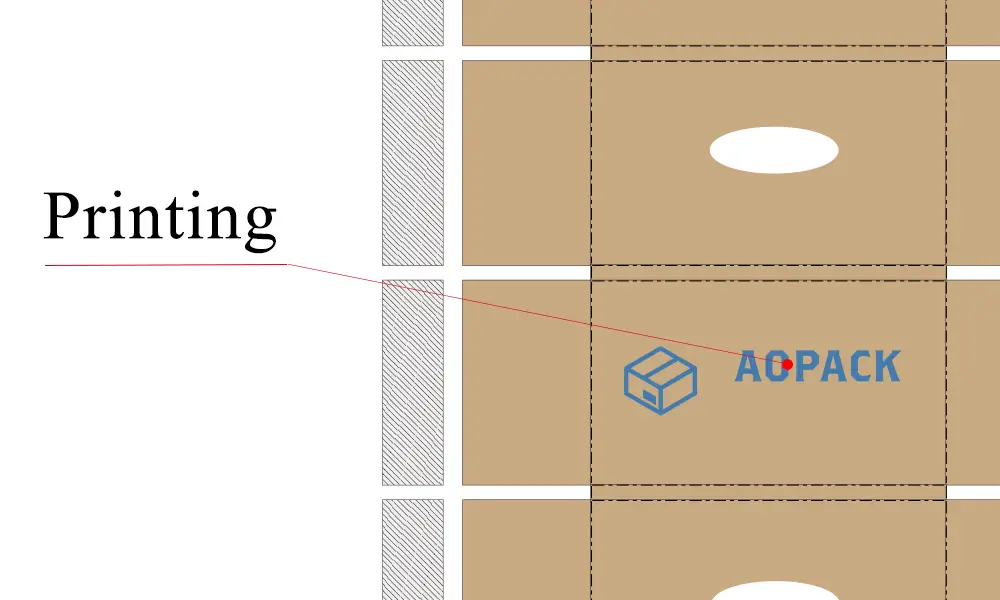

6. Impresión
La impresión en cajas es fundamental para la imagen de marca y la información. Las máquinas para fabricar cajas Aopack integran una función de impresión flexográfica para aplicar logotipos, símbolos de advertencia y más. El área máxima de impresión es de 500 x 300 mm, lo que requiere una plantilla de impresión flexográfica. Totalmente integrada en el flujo de trabajo de la máquina, la unidad de impresión se activa automáticamente una vez completados el ranurado, el hendido, el plegado, el corte y el perforado manual, lo que garantiza un proceso de producción rápido y optimizado.
—
Esto abarca los términos más comunes utilizados en el proceso de fabricación de cajas de cartón. Manténgase al tanto de nuestro blog para obtener más actualizaciones y guías detalladas. Guía completa de la terminología clave para la fabricación de cajas de cartón
